青岛淳九（KEEJOO）钢板预处理线规格尺寸全详解

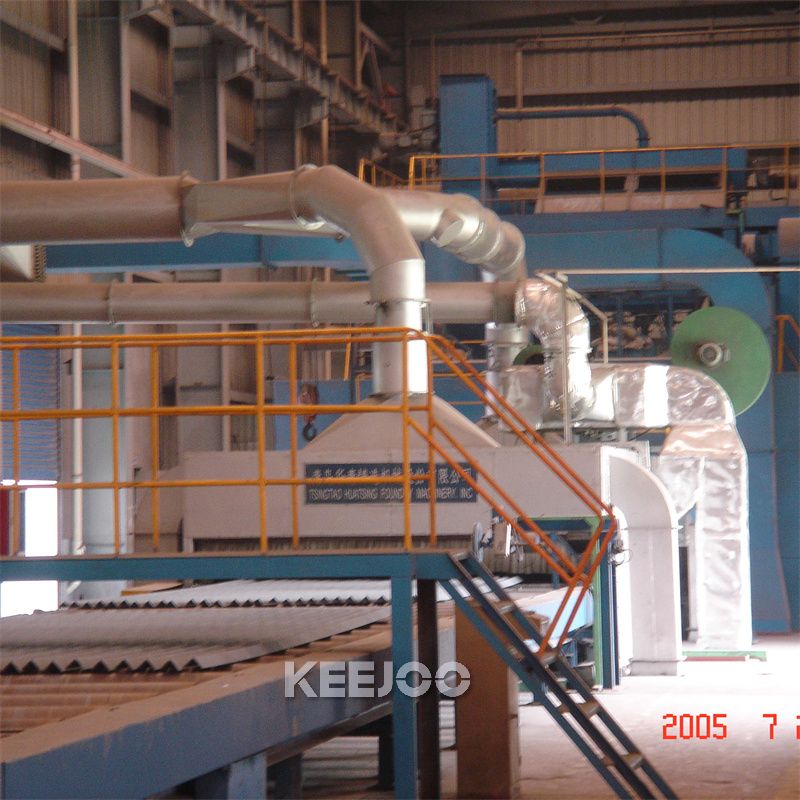

淳九钢板预处理线完整型号为KJXY 系列（预热 + 抛丸 + 清扫 + 喷漆 + 烘干全自动一体化），对标行业 Q69/QXY 标准线，分为轻型钢结构款、标准船厂款、超宽船板重型款三大类，核心尺寸、整机外形、工件处理参数分段说明。

一、型号命名规则（规格）

KJXY-XXXX

• KJ：淳九（KEEJOO）代号

• XY：钢板预处理线（抛丸 + 喷漆烘干一体）

• 后四位数字：最大有效处理宽度（mm）主流现货型号：KJXY1800、KJXY2500、KJXY3000、KJXY3500、KJXY4000、KJXY5000、KJXY6000

二、各型号工件处理尺寸（核心加工规格）

1. KJXY1800（小型钢结构 / 设备厂）

1. 有效清理宽度：≤1800mm

2. 抛丸室进料开口：宽 2100mm × 高 2500mm

3. 适配钢板厚度：3–50mm；型材高度≤2200mm

4. 单块钢板长度：3000–15000mm

5. 辊道输送速度：0.5～4m/min（变频可调）

6. 辊道单米承载：1.2t/m

7. 整机外形尺寸（长 × 宽 × 高）：14600×3907×6200mm

8. 配置抛丸器：12 台 ×15kw，总功率 55.8kw（不含除尘烘干）

2. KJXY2500（通用钢结构、桥梁厂主流款）

1. 有效清理宽度：≤2500mm

2. 抛丸室开口：2800×2600mm

3. 钢板厚度：5–60mm；型材高度≤2300mm

4. 工件长度：3000–12000mm

5. 输送速度：0.8～5m/min

6. 辊道载荷：1.5t/m

7. 整机外形：23000×7000×8000mm

8. 抛丸器：14 台 ×15kw，总功率 138kw

3. KJXY3000（中小型船厂、压力容器）

1. 有效宽度：3000mm

2. 抛丸室开口：3300×2800mm

3. 钢板厚度：6–60mm；船板专用

4. 整机总长：28500mm，总宽 7200mm，总高 8200mm

5. 输送速度：1～6m/min

6. 辊道载荷 1.8t/m；16 台抛丸器，总功率 165kw

4. KJXY3500（船厂爆款，出口主流 KJXY3500）

1. 有效处理宽度：3500mm（最常用出口型号）

2. 抛丸室进料口：3800×3000mm

3. 钢板厚度：6–80mm，可处理船板、高强度型材

4. 整机外形尺寸：32600×7500×9200mm

5. 输送速度：1.0～7m/min

6. 辊道承载 2.0t/m；抛丸器 18 台 ×15kw，总功率 202kw

5. KJXY4000/5000/6000（大型船厂、海工超宽板）

1. KJXY4000

   • 有效宽度 4000mm；整机外形 37113×5563×11513mm

   • 钢板厚度 6–100mm；总功率 252.5kw

2. KJXY5000

   • 最大板宽 5000mm；整机总长 42000mm，高度 10500mm

3. KJXY6000（超宽特种定制）

   • 处理板宽最大 6000mm；输送速度 1.0～8.0m/min，海工、大型船体钢板专用淳九青岛抛...

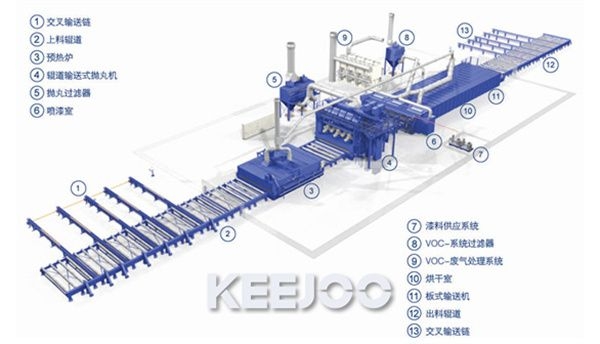

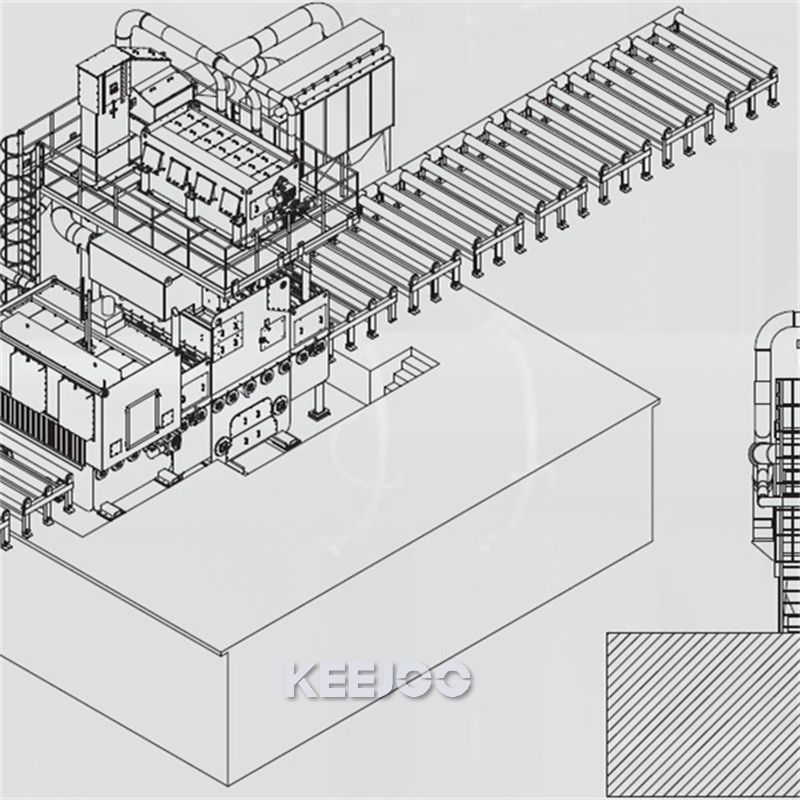

三、整线分段长度尺寸（全生产线五段式结构）

淳九预处理线统一分为5 个功能段，各段独立尺寸：

1. 预热段长度：3000–6000mm（根据板厚选配）；高度同整机，宽度略窄于抛丸室 功能：冬季除霜、提升板面温度，烘干效果更好

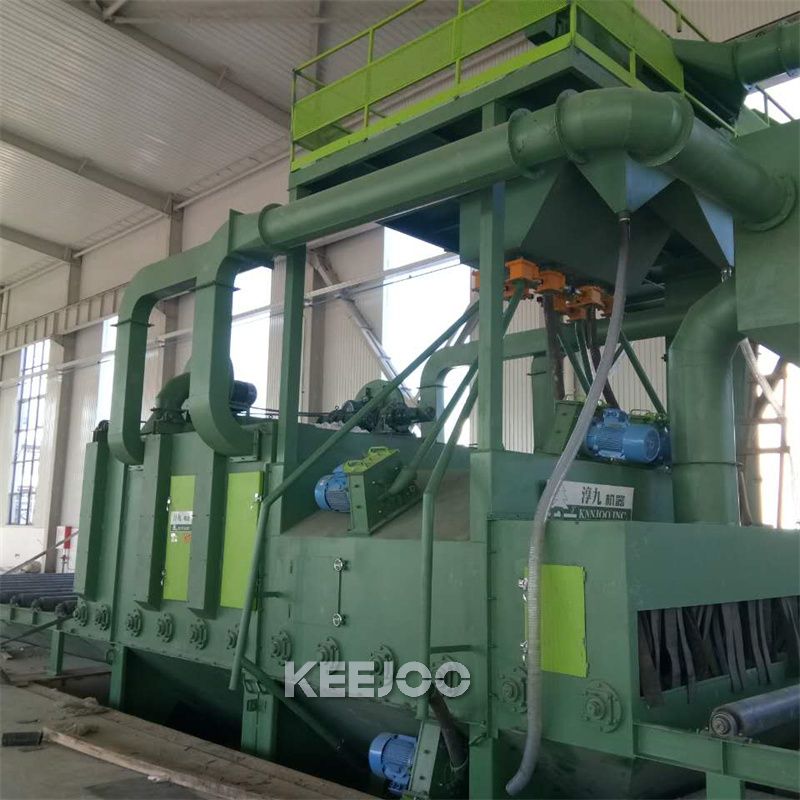

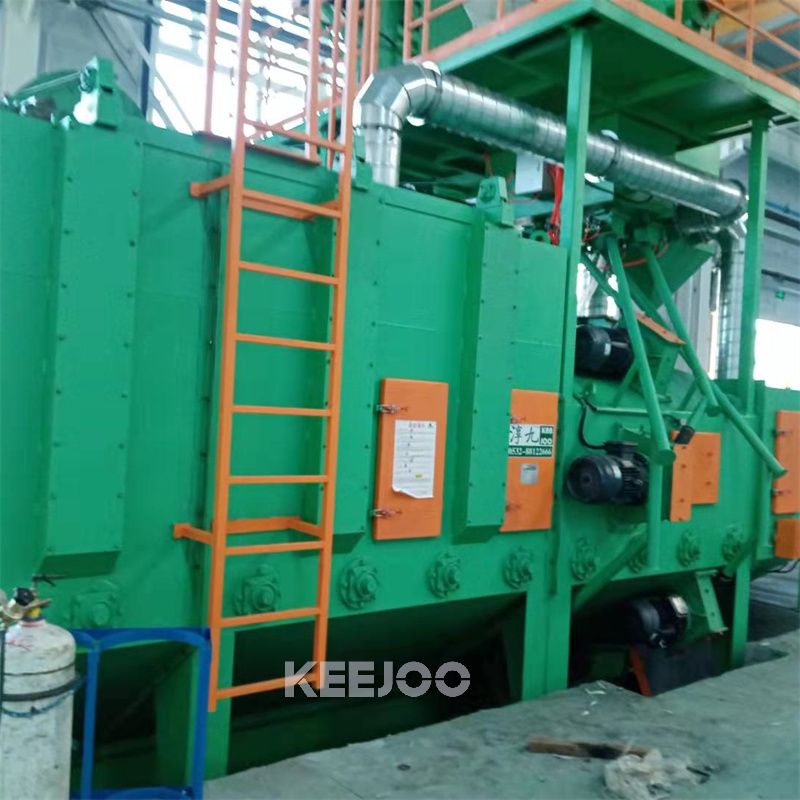

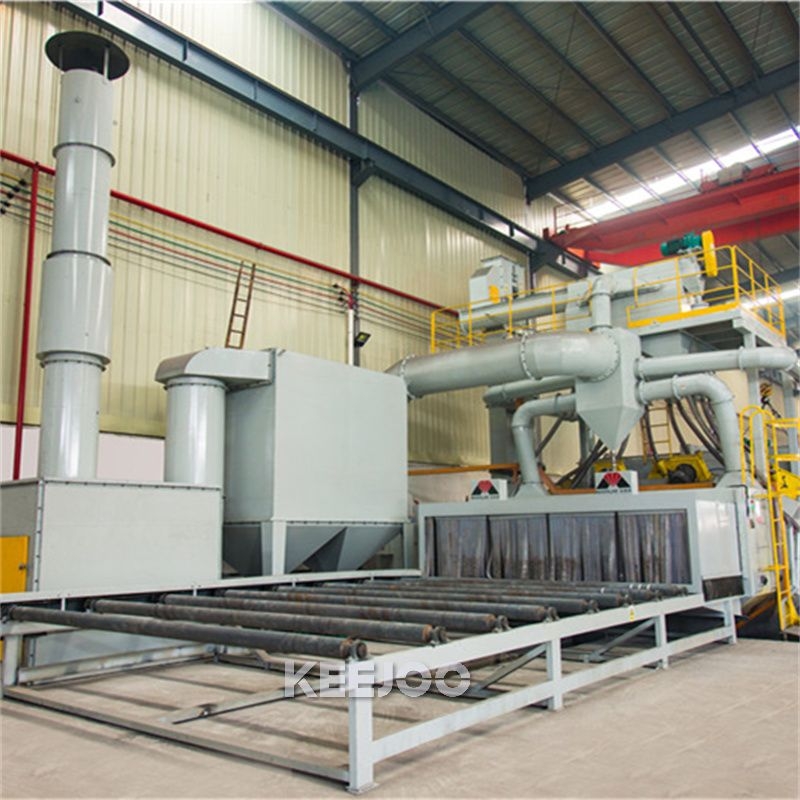

2. 抛丸清理主机段（核心尺寸） 室体长度：6500–9800mm（宽度越大室体越长）；内部耐磨护板 10mm 高锰 13 钢板 配套斗式提升机、螺旋输送、分离器，总高度 6200–11500mm

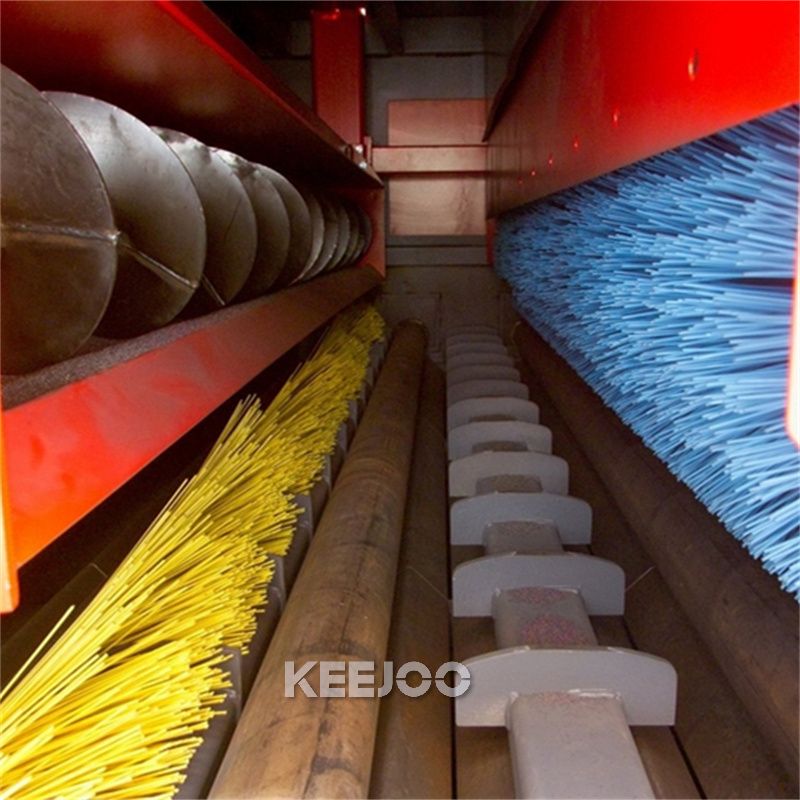

3. 清扫吹扫段长度 2500–3500mm；内置滚刷 + 高压吹风，清除钢板表面残留钢丸

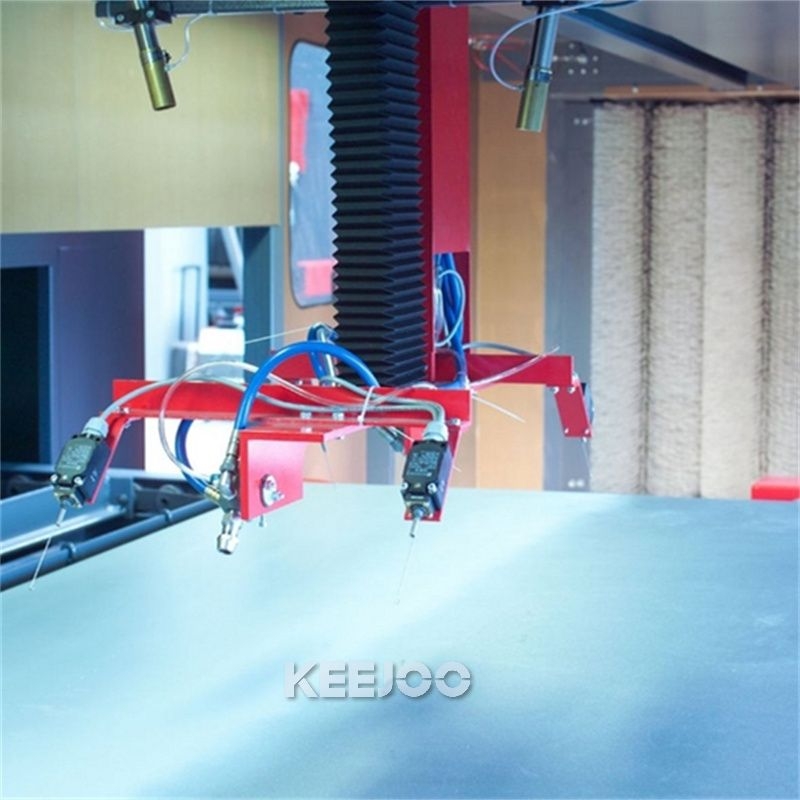

4. 自动喷漆段长度 3000–4500mm；上下双伺服喷枪，喷漆室封闭负压，宽度匹配抛丸室开口

5. 热风烘干段长度 6000–12000mm；加热方式可选燃油 / 燃气 / 电加热，烘干温度 40–75℃可调

四、配套辊道系统尺寸标准（全线通用）

1. 辊筒直径：φ140/φ160mm（宽 3500 以上机型标配 φ160 加粗辊）

2. 辊道中心间距：250mm；整机前后进料出料辊道延长段 3000–8000mm（可按需加长）

3. 辊道总宽度：比最大处理板宽多出 600mm（两侧预留安全间隙）

4. 驱动：全线变频同步，单台 4kw 减速机统一传动

五、关键配套尺寸与工艺参数

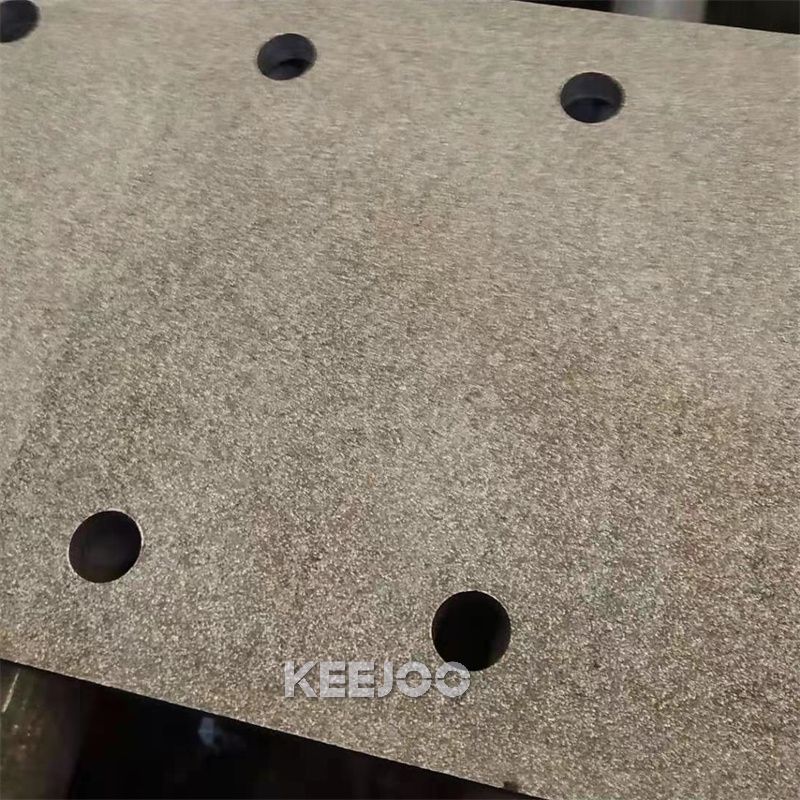

1. 除锈标准：全线均可稳定达到 Sa2.5 级，粗糙度 15–40μm

2. 弹丸循环系统：提升机输送量 150–240t/h，分离器分离效率 99.9%

3. 除尘系统：脉冲布袋除尘器，配套风管直径 φ600–φ1000，高度 8–12m

4. 电气控制柜尺寸：标准柜 800×600×2200mm，PLC + 西门子触摸屏一体式

5. 安装场地预留要求：整机长宽各多预留 2 米检修空间，顶部预留 1.5 米维护高度

六、选型尺寸快速对照表（按行业选用）

表格

七、非标定制尺寸说明

淳九支持非标改尺寸：

1. 加长进料 / 出料辊道，适配超长 16m 钢板

2. 降低整机高度，适配厂房层高不足 6 米车间

3. 缩短烘干段，薄板快速生产线

4. 加宽抛丸室，定制 6500mm 超宽特种板材预处理线

青岛淳九（KEEJOO）KJXY 钢板预处理线核心优点

淳九是钢板预处理线行业标准起草单位，30 多年抛丸技术积淀，主打船厂、钢结构、海工外贸出口机型，优势分为核心专利硬件、工艺处理效果、节能运维、自动化电控、环保、出口适配、售后定制七大板块：

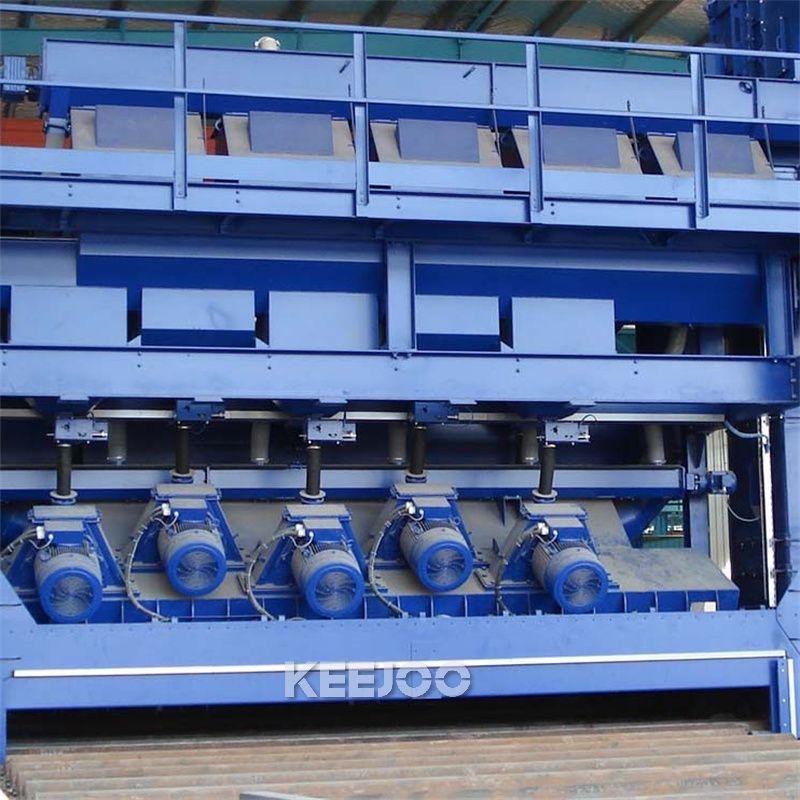

一、核心心脏：专利直联抛丸器，效率高、损耗低（最大技术壁垒）

1. 自研德式 HAI 澎湃直联轴抛丸器（国家专利 ZL201520702933.5）亚太唯一自主知识产权大功率直联抛丸器，对比普通皮带抛丸器：

   • 抛射效率提升 30%，同等电机功率除锈更快；

   • 无皮带损耗、无打滑，故障率大幅降低；

   • 弹丸分布均匀，板面无漏抛、无局部过抛；

   • 内置轨迹调节结构，钢丸消耗减少 20%，耐磨护板加厚 70mm 迷宫密封，漏丸极少淳九青岛抛...。

2. 机型标配 12–18 台大功率抛丸器，宽幅 3500/4000 船板线全覆盖，厚船板一次达标 Sa2.5 级。

二、丸料循环系统：免维护设计，维修成本大幅下降（行业革新）

自研三段模块化丸砂分离器 + 免维护斗式提升机：

1. 丸料、氧化皮、粉尘自动三级分离，分离效率 99.9%；

2. 提升机取消频繁易损链条结构，整机故障率降低 90%，年维修人工成本减少 80%；

3. 不用频繁停机筛丸、换配件，适合 24 小时船厂连续量产。

三、板面处理质量稳定，适配薄板 / 厚板 / 冷轧板多材质

1. 除锈等级稳定 Sa2.5 级，粗糙度均匀 15–40μm抛丸角度、辊道变频速度联动控制，船体钢板、H 型钢、压力容器板漆面附着力强，杜绝后期掉漆返工。

2. 冷轧板专属柔和抛丸模式（独有优化）一键切换轻抛模式，细钢丸低冲击，辊道包胶防划伤，解决普通预处理线冷轧板划痕、凹点次品率高痛点keejoo.cn。

3. 全线五段一体化工艺：预热→抛丸→吹扫除尘→伺服喷漆→恒温烘干，板面除水、除锈、底漆固化一次性完成。

4. 长管式分段可控预热系统，热风循环 250℃恒温，薄钢板不变形，冬季潮湿板材彻底除水，底漆烘干均匀不流挂，燃气 / 燃油能耗更低淳九青岛抛...。

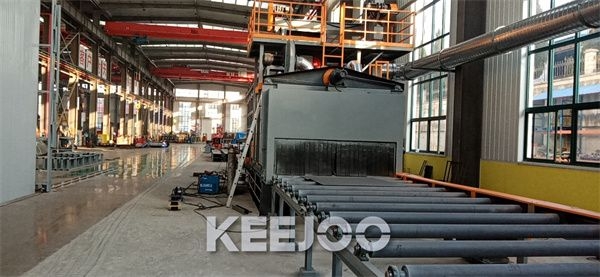

四、输送与结构：重载耐用，适配超长超宽板材

1. 加粗重载变频辊道宽 3500 以上机型标配 φ160mm 加厚辊筒，单米承载 1.8–2t，钢板 3–100mm、型材高度 2.3m 以内通用；全线同步变频调速 0.5–8m/min，薄板慢速、厚板高速自由切换。

2. 机器人激光切割 + 全自动焊接机身，室体高锰 13 耐磨钢板，车间 24 小时重载连续运行不变形；

3. 可加长进出料辊道，适配 15m 超长船板，支持对接自动化上下料物流线。

五、全自动智能电控，易操作、省人工（外贸机型标配）

1. 西门子 PLC+10 寸触摸屏一体化控制柜，全流程自动联动，一键启停整线；

2. 内置多套工艺配方：船板、钢结构、冷轧板、型材程序一键调用，新手简单培训即可操作；

3. 故障自诊断、自动报警、历史运行记录，远程在线调试（出口海外客户刚需）；

4. 全线变频节能，空载自动降功率，相比老式固定电机节电 25% 以上。

六、环保优势，满足国内环评 + 欧美出口标准

1. 配套高负压脉冲布袋除尘器，粉尘排放远低于国标，无车间扬尘；

2. 喷漆室全封闭负压收集漆雾，活性炭 / 水帘双重处理，VOC 达标；

3. 整机通过 ISO14001、欧盟 CE、德国 TUV、法国 BV 环保认证，出口欧美、中东、东南亚不用二次整改环保系统keejoo.cn。

七、节能、运维成本低，长期使用性价比高

1. 直联抛丸器 + 变频辊道 + 分段预热，综合能耗比普通品牌低 20%–30%；

2. 耐磨件、提升机、分离器故障率极低，一年仅需简单保养，停机时间少，产能利用率高；

3. 钢丸损耗、电费、维修人工三大核心运营成本全面下降。

八、出口外贸专属优势（适配你做海外设备外贸）

1. 拥有自营进出口权，出口 58 个国家，配套全英文电控系统、英文操作手册、海外安装调试团队；

2. 整机 CE、CSA、TUV 全套国际认证，直接对接欧美、东南亚、中东船厂招标；

3. 支持非标定制：厂房层高受限缩短机身、适配沙特 / 东南亚高温改造加热系统、适配本地燃油 / 天然气；

4. 国内外标杆案例：广船国际、沪东船厂、韩国现代、三星重工、卡特彼勒、杭萧钢构等，设备海外认可度高。

九、行业背书与售后保障

1. 国家高新技术企业、山东省专精特新，2 项发明专利 + 27 项实用新型专利，行业标准起草单位，技术对标进口德国罗斯勒、维尔贝莱特，但价格低 40% 左右，替代进口首选；

2. 全国多区域服务网点，海外外派工程师，整机质保 1 年，核心抛丸器、提升系统延长质保；

3. 完整配套产业链：耐磨件、除尘器、喷枪、钢丸一站式供应，后期采购配件方便。

精简总结（销售 / 选型一句话提炼）

1. 专利直联抛丸 + 免维护丸料系统：故障率极低、维修省、产能稳定；

2. 五段一体化智能工艺：除锈喷漆烘干质量稳定，薄板厚板通用；

3. 变频全自动化：省人工、能耗低、操作简单；

4. 全套国际环保认证：国内环评无忧，海外出口直接通关；

5. 可非标定制、海外配套完善：外贸船厂、钢结构出口设备首选。
